MantaMESH® Drahtgitterböden für Palettenregale und Industrieregale
Drahtgitterböden von MantaMESH® machen aus jeder Regalebene eine sichere Ablagefläche – für Kartons, Gitterboxen und alles, was nicht auf einer Palette steht. Jeder Boden wird auftragsbezogen gefertigt: millimetergenau auf Ihre Regaltiefe von 500 bis 1.612 mm und auf lichte Fachbreiten von 510 bis 6.000 mm.
Sechs Traglastklassen von 250 bis 1.500 kg/m² decken alles ab, vom Kommissionierfach bis zur Schwerlastebene – jede mit 200 % Sicherheitsfaktor. Über 70 % offene Fläche halten die Ebene löschwasserdurchlässig, und der SafeEDGE®-Kantenschutz an Gittern und Unterzügen verhindert Schnittverletzungen beim Einlegen.
Die Böden erfüllen die Anforderungen von ANSI MH26.2-2017, NFPA 13 und dem FM Global Approval Standard für ESFR-Sprinkleranlagen und übertreffen sie bei der offenen Fläche. Gefertigt wird in Deutschland. Ihre Konfiguration stellen Sie unten selbst zusammen – das Angebot erhalten Sie in der Regel innerhalb eines Werktages.
Warum Drahtgitterböden von MantaMESH® in Ihrem Palettenregal?
Drahtgitterböden von MantaMESH sind eine preisleistungs starke marktführende Drahtgitterbodenlösung für Palettenregale. Durch einen Sicherheitsfaktor von 200 % und 70% offener Flächer erfüllen die Drahtgitterböden die Anforderungen für ANSI MH26.2 – 2007, NFPA 13 und den FM Global Approval Standard für ESFR Sprinkler übertrifft und eine sichere Lagerung im Palettenregal gewährleistet.
Sicherheit
- keine scharfen Kanten
- 200 % Sicherheitsfaktor unabhängig von den Traversen
Leistung
- Getestet nach ANSI MH26.2-2017
- 70 % offene Fläche (Übertrifft NFPA13 & FM Global)
Belastbarkeit
- Belastbar für zulässige Durchbiegung und strukturelles Versagen
- Berechnete Belastbarkeit unabhängig der Regal Traversen
Drahtgitterboden online konfigurieren
Wählen Sie Regaltyp, Maße, Traglast und Endform – der Konfigurator berechnet Gitterbreite, Gittertiefe und die Anzahl der Unterzüge und erstellt daraus Ihre Anfrage.
- 1Konfigurieren
- 2Lösung
- 3Anfrage
Konfigurieren Sie Ihre Lösung
Drahtgitterböden
Ihr Design
Ihre Balkenmaße
Artikeldetails
ANSI MH 26.2 – 2017 konform
Leistungsfähigkeit unabhängig der Regalbalken
Eigenschaften
Spezifikationen
Vorderseite
Rückseite
Angebot anfordern
Anfrage übermittelt
Vielen Dank – wir haben Ihre Konfiguration erhalten und melden uns kurzfristig mit Ihrem Angebot.
MantaMESH® ist eine eingetragene Marke. Angaben zu Gewicht, Unterzügen und Durchbiegung sind Richtwerte; die technische Freigabe erfolgt durch MAVERLO nach Prüfung Ihrer Regaldaten.
MantaMESH® Drahtgitterböden für Palettenregale | Anfragen | Express Lieferung möglich!
Technische Daten der Drahtgitterböden im Überblick
Jeder Drahtgitterboden für Palettenregale wird auftragsbezogen gefertigt. Die folgenden Werte gelten für das gesamte MantaMESH®-Programm; Ihre konkrete Konfiguration berechnet der Konfigurator oben.
| Traglast (UDL) | 250 · 500 · 750 · 1.000 · 1.250 · 1.500 kg/m² |
|---|---|
| Sicherheitsfaktor | 200 % – Last bei Strukturversagen = 2 × UDL |
| Offene Fläche | über 70 % |
| Maschenweite | 50 × 100 mm oder 25 × 100 mm |
| Drahtstärke | Oberdraht 4–5 mm, Unterdraht 5 mm |
| Unterzüge | gesäumt, 1,2 mm Materialstärke, Anzahl lastabhängig |
| Oberfläche | vorverzinkt, Edelstahl auf Anfrage |
| Regaltiefe | 500 – 1.612 mm, millimetergenau |
| Lichte Fachbreite | 510 – 6.000 mm |
| Traversenstärke | 20 – 300 mm, Kasten- und Stufenprofil |
| Normen | ANSI MH26.2-2017, NFPA 13, FM Global |
| Kantenschutz | SafeEDGE® an Gittern und Unterzügen |
| Fertigung | Made in Germany, auftragsbezogen |
Maße und Traglasten für gängige Traversenlängen
In der Praxis werden Gitterböden für Palettenregale nach der Traversenlänge aufgeteilt. Bei 2.700 mm Fachbreite liegen üblicherweise drei Böden nebeneinander, bei 1.800 mm zwei und bei 3.600 mm vier. Sondermaße fertigen wir millimetergenau.
| Traversenlänge | Böden je Ebene | Bodenbreite ca. | Übliche Regaltiefe |
|---|---|---|---|
| 1.800 / 1.825 mm | 2 Stück | 880 mm | 800 · 1.050 · 1.100 mm |
| 2.700 mm | 3 Stück | 880 mm | 1.050 · 1.100 · 1.200 mm |
| 3.600 mm | 4 Stück | 880 mm | 1.050 · 1.100 · 1.200 mm |
| Sondermaß | frei wählbar | millimetergenau | 500 – 1.612 mm |
Drahtgitterboden, Gitterrost oder Spanplatte?
Wer einen Regalboden für Palettenregale sucht, hat drei Alternativen. Der entscheidende Unterschied liegt beim Brandschutz und beim Gewicht:
| Kriterium | MantaMESH® Drahtgitterboden | Gitterrost | Spanplatte |
|---|---|---|---|
| Löschwasserdurchlässig | ja, über 70 % offen | ja | nein |
| Eigengewicht | gering, ca. 9–12 kg je Boden | hoch | mittel |
| Bauhöhe | minimal | höher | gering |
| Feuchtigkeit | unempfindlich, verzinkt | unempfindlich | quillt auf |
| Scharfe Kanten | keine, SafeEDGE® | möglich | keine |
| Sichtprüfung von unten | möglich | möglich | nicht möglich |
| Maßanfertigung | millimetergenau | Rastermaße | Zuschnitt |
Einen direkten Vergleich zum klassischen Gitterrostboden für Palettenregale finden Sie auf der jeweiligen Produktseite.
Brandschutz: Sprinkleranlagen und Löschwasserdurchlässigkeit
Geschlossene Fachböden aus Spanplatte oder Stahlblech blockieren im Brandfall das Löschwasser der Sprinkleranlage. MantaMESH®-Drahtgitterböden haben über 70 % offene Fläche und erfüllen damit die Anforderungen von NFPA 13 und FM Global an durchlässige Regalböden. Zusätzlich sprechen Rauchmelder früher an, und Staub oder Feuchtigkeit sammeln sich nicht auf der Ebene.
Montage: einlegen statt verschrauben

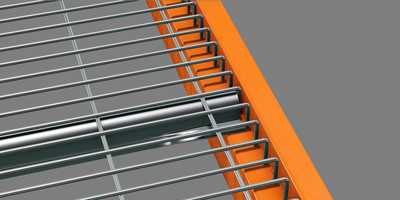

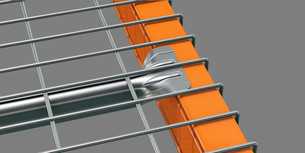

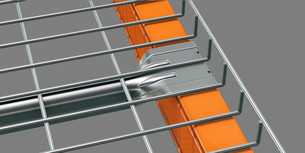

Die Böden werden ohne Werkzeug eingelegt. Die gesäumten Unterzüge liegen auf den Traversen auf, die Endform greift über den Balken und sichert den Boden gegen Verrutschen. Entscheidend ist die passende Endform: Bei Kastenprofilen genügt meist eine Abkantung nach unten, bei Stufenprofilen muss die Auflagefläche zur Stufe passen. Beides stellen Sie im Konfigurator ein – wir prüfen Ihre Angaben vor Angebotsabgabe.
Einsatzbereiche der Gitterböden
Drahtgitterböden kommen überall dort zum Einsatz, wo neben Paletten auch Kartons, Gitterboxen, Kleinteile oder Sperrgut gelagert werden: in Palettenregalen, Schwerlastregalen und Weitspannregalen. Typisch sind Kommissionierebenen in Bodennähe, Ebenen unterhalb von Sprinklerköpfen und Bereiche, in denen Durchfallschutz im Palettenregal gefordert ist.

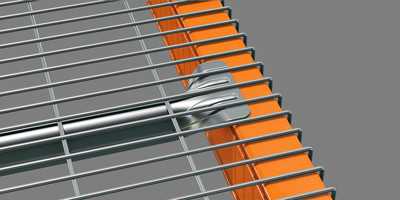

Ein MantaMESH® Gitterboden ist ein Einlegeboden aus verschweißtem Draht, der ohne Werkzeug auf die Traversen Ihres Palettenregals gelegt wird. Unter dem Gitter liegen gesäumte Unterzüge aus 1,2 mm Stahl, die die Last auf die Traversen übertragen. Jeder Boden wird millimetergenau gefertigt – von 500 bis 1.612 mm Regaltiefe und 510 bis 6.000 mm lichter Fachbreite.
Sie schaffen eine durchgehende Ablagefläche für Kartons, Gitterboxen und unpalettierte Ware und verhindern, dass Ladung zwischen die Traversen fällt. Gegenüber Spanplatte bleiben sie löschwasserdurchlässig und quellen nicht auf; gegenüber Gitterrosten aus Flachstahl sind sie mit 9 bis 12 kg je Boden deutlich leichter und brauchen weniger Bauhöhe. Der SafeEDGE®-Kantenschutz an Gittern und Unterzügen verhindert Schnittverletzungen beim Einlegen.
Ja. Mit über 70 % offener Fläche liegen sie über den Anforderungen von VdS, NFPA 13 und FM Global an löschwasserdurchlässige Regalböden. Das Löschwasser erreicht auch die unteren Ebenen, und Rauch steigt ungehindert zu den Meldern auf. Geschlossene Böden aus Spanplatte oder Stahlblech erfüllen das nicht.
Regaltiefen von 500 bis 1.612 mm und lichte Fachbreiten von 510 bis 6.000 mm, jeweils millimetergenau. In der Praxis werden bei 2.700 mm Traversenlänge drei Böden je Ebene eingesetzt, bei 1.800 mm zwei und bei 3.600 mm vier – die Bodenbreite liegt dann bei rund 880 mm. Gängige Regaltiefen sind 1.050, 1.100 und 1.200 mm.
Es gibt sechs Traglastklassen: 250, 500, 750, 1.000, 1.250 und 1.500 kg/m² gleichmäßig verteilter Last. Jede Klasse ist mit 200 % Sicherheitsfaktor ausgelegt – ein Boden für 1.000 kg/m² versagt strukturell erst bei 2.000 kg/m². Die zulässige Durchbiegung beträgt 6,7 mm. Mit steigender Traglast erhöht sich die Anzahl der Unterzüge.
Das ist der US-Standard für Konstruktion, Prüfung, Herstellung und Verwendung von Drahtgitterböden in Regalanlagen. Er legt fest, wie Traglasten ermittelt und deklariert werden – unter anderem mit einem Sicherheitsfaktor von 200 % und definierten Durchbiegungsgrenzen. Für den Betrieb der Regalanlage gilt in Deutschland zusätzlich die DIN EN 15635 mit der jährlichen Regalinspektion.
Ohne Werkzeug. Der Boden wird von oben eingelegt, die Unterzüge liegen auf den Traversen auf, und die Endform greift über den Balken und sichert gegen Verrutschen. Entscheidend ist die passende Endform: Bei Kastenprofilen genügt meist eine Abkantung nach unten, bei Stufenprofilen muss die Auflagefläche zur Stufe passen. Beides stellen Sie im Konfigurator ein.
Für Palettenregale, Schwerlastregale, Weitspannregale und Lastenregale. Da Regaltiefe, Fachbreite, Balkenstärke und Endform frei konfigurierbar sind, passen die Böden auf gängige Systeme wie Nedcon, META, BITO, Dexion oder SSI Schäfer. Ausschlaggebend sind das Traversenprofil – Kasten oder Stufe – und die Balkenstärke zwischen 20 und 300 mm.
Weitere Fragen zu Drahtgitterböden
Welche Maschenweite ist die richtige?
50 × 100 mm ist der Standard für Paletten und Gitterboxen. 25 × 100 mm ist die feinere Teilung für Kartonagen, Kleinteile und Behälter, bei denen kleinere Auflagepunkte gebraucht werden.
Wie schwer ist ein Drahtgitterboden?
Ein Boden mit 1.100 mm Tiefe und 880 mm Breite wiegt je nach Traglastklasse etwa 9 bis 12 kg. Das ist deutlich leichter als ein vergleichbarer Gitterrost aus Flachstahl und erleichtert Einbau und Umbau der Regalanlage.
Passt der Drahtgitterboden auf Traversen mit 40 oder 50 mm?
Ja. Balkenstärken von 20 bis 300 mm sind möglich, sowohl für Kastenprofile als auch für Stufenprofile. Sie geben Profilart und Balkenstärke im Konfigurator an, die Endform wird darauf ausgelegt.
Eignen sich die Böden für unpalettierte Ware?
Ja, genau dafür werden sie eingesetzt. Kartons, Gitterboxen, Kleinteile und Sperrgut lassen sich sicher ablegen, ohne dass Ware zwischen die Traversen fällt. Für kleinteilige Ware empfiehlt sich die Maschenweite 25 × 100 mm.
Drahtgitterböden von MantaMesh: Robuste und langlebige Lösungen für Ihre Lager- und Produktionsanforderungen
Als führender Hersteller von Drahtgitterböden bietet MantaMesh hochwertige Lösungen für eine Vielzahl von Anwendungen im industriellen Bereich. Mit unserem umfassenden Know-how und unserer langjährigen Erfahrung in der Herstellung von Drahtgitterböden sind wir in der Lage, maßgeschneiderte Lösungen anzubieten, die Ihren spezifischen Anforderungen entsprechen.
Robustheit und Langlebigkeit
Unsere Drahtgitterböden sind aus hochwertigen Materialien gefertigt und verzinkt, die eine robuste und langlebige Konstruktion gewährleisten. Wir verwenden nur verzinkte oder rostfreie Stahlmaterialien, die korrosionsbeständig und langlebig sind, um sicherzustellen, dass Ihre Drahtgitterböden auch unter extremen Bedingungen und Belastungen robust bleiben.
Maßgeschneiderte Lösungen
Unsere Drahtgitterböden sind in verschiedenen Größen und Formen erhältlich, um den individuellen Anforderungen unserer Kunden gerecht zu werden. Wir bieten maßgeschneiderte Lösungen, die auf Ihre spezifischen Anforderungen zugeschnitten sind und sich nahtlos in Ihre bestehende Infrastruktur integrieren lassen. Egal, ob Sie eine Lager- oder Produktionsumgebung haben, wir haben die passende Lösung für Sie.
Vorteile von Drahtgitterböden
Drahtgitterböden bieten eine Vielzahl von Vorteilen für industrielle Anwendungen. Hier sind einige der wichtigsten Vorteile:
- Belüftung: Drahtgitterböden ermöglichen eine effektive Belüftung und Luftzirkulation in Lager- und Produktionsumgebungen, was wichtig für die Aufrechterhaltung der Luftqualität und die Vermeidung von Feuchtigkeit und Schimmelbildung ist.
- Sicherheit: Drahtgitterböden bieten eine sichere und stabile Oberfläche für Mitarbeiter, die auf erhöhten Ebenen arbeiten müssen. Sie bieten auch eine sichere Lagerung von schweren Gegenständen.
- Flexibilität: Drahtgitterböden sind einfach zu installieren und können schnell angepasst werden, um sich verändernden Anforderungen gerecht zu werden.
- Kostenersparnis: Drahtgitterböden können auf bestehenden Regalsystemen installiert werden, was Zeit und Kosten spart.
Einsatzbereiche
Drahtgitterböden sind vielseitig einsetzbar und eignen sich für eine Vielzahl von Anwendungen in der Industrie, wie zum Beispiel:
- Lagerung von schweren Gegenständen
- Erhöhung von Lagerraum durch die Schaffung zusätzlicher Ebenen
- Verbesserung der Luftqualität in Lagerräumen
- Sicherheitsabtrennungen für Gefahrenbereiche
- Erstellung von Geh- und Arbeitsflächen
Fazit
Drahtgitterböden von MantaMesh sind robuste, langlebige und maßgeschneiderte Lösungen für Ihre Lager- und Produktionsanforderungen. Mit unseren hochwertigen Drahtgitterböden können Sie Ihre Lagerfläche sicher gestallten.
Sicherheit für Personal
- Betonung der Bedeutung von Sicherheitsstandards im Design und Einsatz von Mesh- und Fußbodensystemen.
Manta Mesh als hochwertiger stabiler Giterboden für Ihr Palettenregal und bevorzugte Lösung, das Unternehmen bietet eine große Wahl an Gitterböden an, welche individuell gefertigt werden. Mit diesem Produkt steigern Sie die Effizenz und Leistungsfähigkeit des Lager und haben zudem höchste Sicherheit. Die Gitterböden haben eine Breite von 880 mm, so das für Traversen von 2700 mm 3 Stück je Ebene benötigt werden, bei Traversen von 1825 mm oder 1800 mm 2 Stück und bei Traversen von 3600 mm 4 Stück. Diese Lösung steigert die Effizienz und erfüllt die Anforderung. Diese Gitterböden können mit bis zu 1.500 kg belastet werden. Ein vorteil des Bodens für Palettenregale ist das er kaum Höhe benötigt im vergleich zu Gitterrost und auch mit 1.500 kg belastet werden kann, je nach Ausführung des Artikel. Diese Produkt bietet dem Mensch höchste Sicherheit.
Welche Traglasten gibt es: 250 kg 500 kg 750 kg 1.000 kg 1.250 kg 1.500 kg
