Wie viel ein Palettenregal trägt, lässt sich nicht in einer Zahl sagen. Es hängt am Ständerprofil, am Traversentyp, an der lichten Fachhöhe, an der Zahl der Ebenen und daran, wie lang die Regalreihe ist. Auf dieser Seite stehen die Werte für NEDCON Palettenregale, wie wir sie liefern und montieren — als Rechner und als vollständige Tabelle.
Traglast und Palettenplätze berechnen
Wählen Sie Ihre Kombination. Der Rechner gibt Fachlast und Feldlast aus, rechnet den Reduktionsfaktor für kurze Regalreihen automatisch ein und sagt Ihnen, wie viele Europaletten in ein Feld passen.
Nicht jede Traverse passt zu jedem Ständer. Für das 80-mm-Profil sind ausschließlich die Traversen 90 × 40 mm und 110 × 40 mm vorgesehen. Die Typen 130 × 40, 130 × 50 und 150 × 50 mm sind dafür nicht freigegeben und im Auswahlfenster deshalb nicht wählbar.
Die Werte gelten bei gleichmäßig verteilter Last und symmetrischer Einlagerung. Vorausgesetzt sind mindestens zwei Traversenebenen je Feld und mindestens fünf Felder je Reihe. Bei kürzeren Reihen wendet der Rechner den Reduktionsfaktor an.
Fachlast und Feldlast — der Unterschied
Fachlast ist die zulässige Last auf einer Traversenebene, also auf einem Traversenpaar. Feldlast ist die Summe aller Ebenen eines Feldes, die der Rahmen abtragen kann. Beides muss stimmen. Es reicht nicht, jede Ebene einzeln einzuhalten, wenn das Feld in der Summe überladen ist.
In der Praxis passiert genau das: Vier Ebenen zu je 2.000 kg klingen unauffällig, ergeben aber 8.000 kg auf einem Rahmen. Ob der das trägt, entscheidet das Ständerprofil und nicht die Traverse. Deshalb steht in der Tabelle beides nebeneinander.
Der dritte Wert, den viele übersehen, ist die Zahl der Felder in der Reihe. Ein einzeln stehendes Feld trägt rund 30 Prozent weniger als dasselbe Feld in einer langen Reihe, weil die Aussteifung über die gesamte Reihe wirkt.

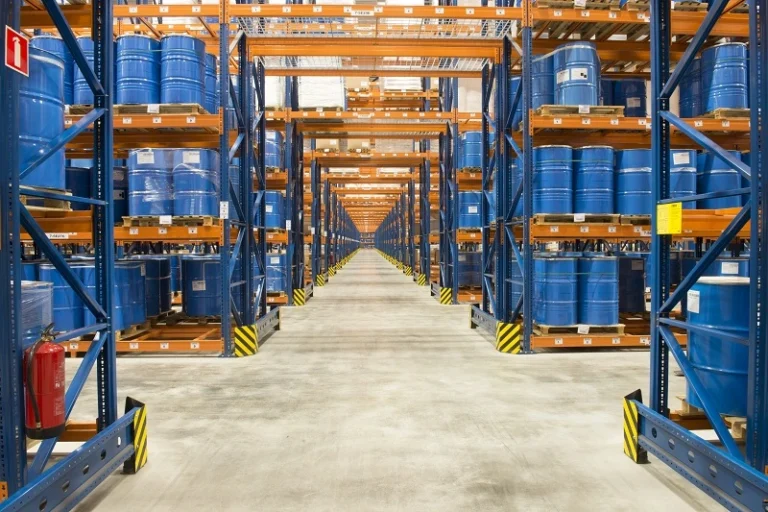

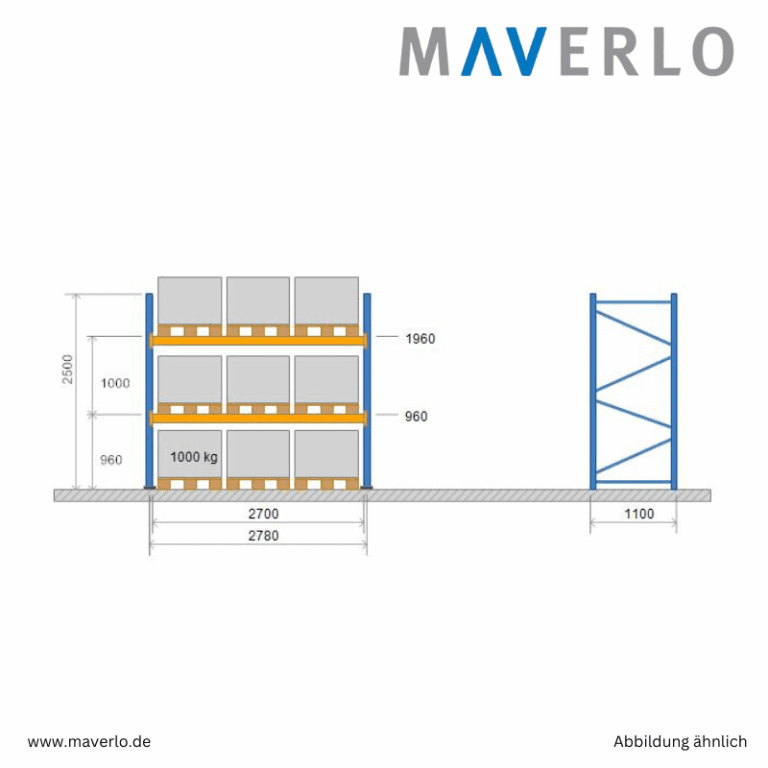

Wie viele Europaletten passen in ein Feld?
Die Feldbreite allein sagt es nicht. Zwischen den Paletten und zwischen Palette und Ständer muss Freiraum bleiben, damit der Stapler absetzen kann, ohne anzuecken. Als Richtwert gelten 75 mm je Seite bei Lagerhöhen bis etwa 3 m. Darüber braucht es mehr, weil der Mast in der Höhe stärker schwingt und ungenauer trifft.
Die Rechnung dahinter ist einfach: Feldbreite = Anzahl Paletten × Palettenbreite + (Anzahl + 1) × Freiraum. Ein 2.700er Feld nimmt drei Europaletten quer auf, bei 75 mm Freiraum geht das genau auf. Wird wegen der Höhe mit 100 mm gerechnet, passen nur noch zwei — oder das Feld muss 2.825 mm breit werden. Das entscheidet sich in der Planung, lange bevor der erste Ständer steht.
Paletten je Ebene nach Feldbreite
| Feldbreite | Europalette quer 75 mm Freiraum | Europalette quer 100 mm Freiraum | Europalette längs 75 mm Freiraum | Industriepalette 75 mm Freiraum |
|---|---|---|---|---|
| 1.825 mm | 2 | 1 | 1 | 1 |
| 2.225 mm | 2 | 2 | 1 | 2 |
| 2.700 mm | 3 | 2 | 2 | 2 |
| 3.300 mm | 3 | 3 | 2 | 3 |
| 3.600 mm | 4 | 3 | 2 | 3 |
Europalette 1200 × 800 mm, Industriepalette 1200 × 1000 mm. Quer heißt: die 800-mm-Seite zeigt zur Gasse, die Palette liegt mit 1200 mm in der Regaltiefe auf beiden Traversen auf. Das ist die übliche Anordnung.
Was die Palette selbst noch trägt
Die Fachlast lässt sich durch die Zahl der Paletten teilen. Oft begrenzt aber nicht das Regal, sondern der Ladungsträger. Eine Europalette liegt im Regal nur auf zwei Traversen auf, nicht auf ganzer Fläche. Dafür wird üblicherweise mit rund 1.000 kg je Palette gerechnet, deutlich weniger als bei Lagerung auf ebenem Boden.
Wer schwerer einlagern will, legt Gitterböden, Spanplatten oder Palettenauflagen ein. Die verteilen die Last über die gesamte Fachbreite. Der Rechner weist darauf hin, sobald rechnerisch mehr als 1.000 kg auf eine Palette entfallen.
Warum kurze Regalreihen weniger tragen
Die Aussteifung eines Palettenregals wirkt über die gesamte Reihe. Je weniger Felder, desto weniger davon steht zur Verfügung. Auf Fach- und Feldlast ist deshalb anzuwenden:
| Felder in der Reihe | Faktor | Auswirkung |
|---|---|---|
| 1 Feld | 0,70 | 30 Prozent unter dem Tabellenwert |
| 2 Felder | 0,72 | 28 Prozent darunter |
| 3 Felder | 0,84 | 16 Prozent darunter |
| 4 Felder | 0,91 | 9 Prozent darunter |
| 5 Felder und mehr | 1,00 | Tabellenwert gilt unverändert |
Alle Werte im Überblick
240 Wertepaare für drei Ständerprofile, fünf Traversentypen, fünf lichte Fachhöhen und zwei bis fünf Ebenen. Die Angaben gelten für fünf und mehr Felder je Reihe. Sie beziehen sich auf die jeweils größte angegebene Feldbreite — bei schmaleren Feldern liegen sie auf der sicheren Seite. Die Kopfzeile bleibt beim Scrollen stehen.
| Ständerprofil | Traversentyp | Feldbreite bis | Fachhöhe | Ebenen | Fachlast | Feldlast |
|---|---|---|---|---|---|---|
| 80 mm Ständer · Profil 080 67 20 4050 PR S355 — nur mit Traversen 90 × 40 und 110 × 40 mm | ||||||
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.000 mm | 2 | 2.050 kg | 4.100 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.000 mm | 3 | 2.050 kg | 6.150 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.000 mm | 4 | 2.000 kg | 8.000 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.000 mm | 5 | 1.700 kg | 8.500 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.250 mm | 2 | 2.050 kg | 4.100 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.250 mm | 3 | 2.050 kg | 6.150 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.250 mm | 4 | 1.900 kg | 7.600 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.250 mm | 5 | 1.600 kg | 8.000 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.500 mm | 2 | 2.050 kg | 4.100 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.500 mm | 3 | 2.050 kg | 6.150 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.500 mm | 4 | 1.850 kg | 7.400 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.500 mm | 5 | 1.500 kg | 7.500 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.750 mm | 2 | 2.050 kg | 4.100 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.750 mm | 3 | 2.050 kg | 6.150 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.750 mm | 4 | 1.700 kg | 6.800 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 1.750 mm | 5 | 1.350 kg | 6.750 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 2.000 mm | 2 | 2.050 kg | 4.100 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 2.000 mm | 3 | 1.950 kg | 5.850 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 2.000 mm | 4 | 1.550 kg | 6.200 kg |
| 80 mm Ständer | 90 × 40 mm | 2.700 mm | 2.000 mm | 5 | 1.250 kg | 6.250 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.000 mm | 2 | 3.050 kg | 6.100 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.000 mm | 3 | 2.800 kg | 8.400 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.000 mm | 4 | 2.200 kg | 8.800 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.000 mm | 5 | 1.750 kg | 8.750 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.250 mm | 2 | 3.050 kg | 6.100 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.250 mm | 3 | 2.700 kg | 8.100 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.250 mm | 4 | 2.000 kg | 8.000 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.250 mm | 5 | 1.650 kg | 8.250 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.500 mm | 2 | 3.050 kg | 6.100 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.500 mm | 3 | 2.550 kg | 7.650 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.500 mm | 4 | 1.900 kg | 7.600 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.500 mm | 5 | 1.550 kg | 7.750 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.750 mm | 2 | 3.050 kg | 6.100 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.750 mm | 3 | 2.250 kg | 6.750 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.750 mm | 4 | 1.750 kg | 7.000 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 1.750 mm | 5 | 1.400 kg | 7.000 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 2.000 mm | 2 | 3.000 kg | 6.000 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 2.000 mm | 3 | 2.100 kg | 6.300 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 2.000 mm | 4 | 1.600 kg | 6.400 kg |
| 80 mm Ständer | 110 × 40 mm | 2.700 mm | 2.000 mm | 5 | 1.300 kg | 6.500 kg |
| 100 mm Ständer · Profil 100 68 20 4050 PR S355 | ||||||
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.000 mm | 2 | 2.050 kg | 4.100 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.000 mm | 3 | 2.050 kg | 6.150 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.000 mm | 4 | 2.050 kg | 8.200 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.000 mm | 5 | 2.050 kg | 10.250 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.250 mm | 2 | 2.050 kg | 4.100 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.250 mm | 3 | 2.050 kg | 6.150 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.250 mm | 4 | 2.050 kg | 8.200 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.250 mm | 5 | 2.050 kg | 10.250 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.500 mm | 2 | 2.050 kg | 4.100 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.500 mm | 3 | 2.050 kg | 6.150 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.500 mm | 4 | 2.050 kg | 8.200 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.500 mm | 5 | 2.050 kg | 10.250 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.750 mm | 2 | 2.050 kg | 4.100 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.750 mm | 3 | 2.050 kg | 6.150 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.750 mm | 4 | 2.050 kg | 8.200 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 1.750 mm | 5 | 1.950 kg | 9.750 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 2.000 mm | 2 | 2.050 kg | 4.100 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 2.000 mm | 3 | 2.050 kg | 6.150 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 2.000 mm | 4 | 2.050 kg | 8.200 kg |
| 100 mm Ständer | 90 × 40 mm | 2.700 mm | 2.000 mm | 5 | 1.700 kg | 8.500 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.000 mm | 2 | 3.050 kg | 6.100 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.000 mm | 3 | 3.050 kg | 9.150 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.000 mm | 4 | 3.050 kg | 12.200 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.000 mm | 5 | 2.700 kg | 13.500 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.250 mm | 2 | 3.050 kg | 6.100 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.250 mm | 3 | 3.050 kg | 9.150 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.250 mm | 4 | 3.050 kg | 12.200 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.250 mm | 5 | 2.600 kg | 13.000 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.500 mm | 2 | 3.050 kg | 6.100 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.500 mm | 3 | 3.050 kg | 9.150 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.500 mm | 4 | 3.000 kg | 12.000 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.500 mm | 5 | 2.450 kg | 12.250 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.750 mm | 2 | 3.050 kg | 6.100 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.750 mm | 3 | 3.000 kg | 9.000 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.750 mm | 4 | 2.850 kg | 11.400 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 1.750 mm | 5 | 2.200 kg | 11.000 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 2.000 mm | 2 | 3.050 kg | 6.100 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 2.000 mm | 3 | 3.000 kg | 9.000 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 2.000 mm | 4 | 2.550 kg | 10.200 kg |
| 100 mm Ständer | 110 × 40 mm | 2.700 mm | 2.000 mm | 5 | 1.950 kg | 9.750 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.000 mm | 2 | 3.900 kg | 7.800 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.000 mm | 3 | 3.850 kg | 11.550 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.000 mm | 4 | 3.500 kg | 14.000 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.000 mm | 5 | 2.750 kg | 13.750 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.250 mm | 2 | 3.900 kg | 7.800 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.250 mm | 3 | 3.850 kg | 11.550 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.250 mm | 4 | 3.300 kg | 13.200 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.250 mm | 5 | 2.700 kg | 13.500 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.500 mm | 2 | 3.850 kg | 7.700 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.500 mm | 3 | 3.850 kg | 11.550 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.500 mm | 4 | 3.300 kg | 13.200 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.500 mm | 5 | 2.600 kg | 13.000 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.750 mm | 2 | 3.850 kg | 7.700 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.750 mm | 3 | 3.800 kg | 11.400 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.750 mm | 4 | 3.050 kg | 12.200 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 1.750 mm | 5 | 2.450 kg | 12.250 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 2.000 mm | 2 | 3.850 kg | 7.700 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 2.000 mm | 3 | 3.700 kg | 11.100 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 2.000 mm | 4 | 2.900 kg | 11.600 kg |
| 100 mm Ständer | 130 × 40 mm | 2.700 mm | 2.000 mm | 5 | 2.250 kg | 11.250 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.000 mm | 2 | 3.200 kg | 6.400 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.000 mm | 3 | 3.200 kg | 9.600 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.000 mm | 4 | 3.000 kg | 12.000 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.000 mm | 5 | 2.600 kg | 13.000 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.250 mm | 2 | 3.200 kg | 6.400 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.250 mm | 3 | 3.150 kg | 9.450 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.250 mm | 4 | 2.950 kg | 11.800 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.250 mm | 5 | 2.550 kg | 12.750 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.500 mm | 2 | 3.150 kg | 6.300 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.500 mm | 3 | 3.100 kg | 9.300 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.500 mm | 4 | 2.950 kg | 11.800 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.500 mm | 5 | 2.450 kg | 12.250 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.750 mm | 2 | 3.150 kg | 6.300 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.750 mm | 3 | 3.050 kg | 9.150 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.750 mm | 4 | 2.850 kg | 11.400 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 1.750 mm | 5 | 2.350 kg | 11.750 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 2.000 mm | 2 | 3.100 kg | 6.200 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 2.000 mm | 3 | 3.050 kg | 9.150 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 2.000 mm | 4 | 2.700 kg | 10.800 kg |
| 100 mm Ständer | 130 × 50 mm | 3.600 mm | 2.000 mm | 5 | 2.150 kg | 10.750 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.000 mm | 2 | 4.700 kg | 9.400 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.000 mm | 3 | 3.650 kg | 10.950 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.000 mm | 4 | 2.900 kg | 11.600 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.000 mm | 5 | 2.400 kg | 12.000 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.250 mm | 2 | 4.700 kg | 9.400 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.250 mm | 3 | 3.600 kg | 10.800 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.250 mm | 4 | 2.850 kg | 11.400 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.250 mm | 5 | 2.400 kg | 12.000 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.500 mm | 2 | 4.700 kg | 9.400 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.500 mm | 3 | 3.600 kg | 10.800 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.500 mm | 4 | 2.900 kg | 11.600 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.500 mm | 5 | 2.400 kg | 12.000 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.750 mm | 2 | 4.650 kg | 9.300 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.750 mm | 3 | 3.400 kg | 10.200 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.750 mm | 4 | 2.800 kg | 11.200 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 1.750 mm | 5 | 2.300 kg | 11.500 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 2.000 mm | 2 | 4.500 kg | 9.000 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 2.000 mm | 3 | 3.300 kg | 9.900 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 2.000 mm | 4 | 2.650 kg | 10.600 kg |
| 100 mm Ständer | 150 × 50 mm | 3.600 mm | 2.000 mm | 5 | 2.200 kg | 11.000 kg |
| 100 mm Ständer, verstärkt · Profil 100 78 25 5050 PR S355 | ||||||
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.000 mm | 2 | 2.050 kg | 4.100 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.000 mm | 3 | 2.050 kg | 6.150 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.000 mm | 4 | 2.050 kg | 8.200 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.000 mm | 5 | 2.050 kg | 10.250 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.250 mm | 2 | 2.050 kg | 4.100 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.250 mm | 3 | 2.050 kg | 6.150 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.250 mm | 4 | 2.050 kg | 8.200 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.250 mm | 5 | 2.050 kg | 10.250 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.500 mm | 2 | 2.050 kg | 4.100 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.500 mm | 3 | 2.050 kg | 6.150 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.500 mm | 4 | 2.050 kg | 8.200 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.500 mm | 5 | 2.050 kg | 10.250 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.750 mm | 2 | 2.050 kg | 4.100 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.750 mm | 3 | 2.050 kg | 6.150 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.750 mm | 4 | 2.050 kg | 8.200 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 1.750 mm | 5 | 2.050 kg | 10.250 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 2.000 mm | 2 | 2.050 kg | 4.100 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 2.000 mm | 3 | 2.050 kg | 6.150 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 2.000 mm | 4 | 2.050 kg | 8.200 kg |
| 100 mm Ständer, verstärkt | 90 × 40 mm | 2.700 mm | 2.000 mm | 5 | 2.000 kg | 10.000 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.000 mm | 2 | 3.150 kg | 6.300 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.000 mm | 3 | 3.150 kg | 9.450 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.000 mm | 4 | 3.150 kg | 12.600 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.000 mm | 5 | 3.100 kg | 15.500 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.250 mm | 2 | 3.150 kg | 6.300 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.250 mm | 3 | 3.150 kg | 9.450 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.250 mm | 4 | 3.100 kg | 12.400 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.250 mm | 5 | 3.100 kg | 15.500 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.500 mm | 2 | 3.150 kg | 6.300 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.500 mm | 3 | 3.100 kg | 9.300 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.500 mm | 4 | 3.100 kg | 12.400 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.500 mm | 5 | 3.100 kg | 15.500 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.750 mm | 2 | 3.150 kg | 6.300 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.750 mm | 3 | 3.100 kg | 9.300 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.750 mm | 4 | 3.100 kg | 12.400 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 1.750 mm | 5 | 2.900 kg | 14.500 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 2.000 mm | 2 | 3.100 kg | 6.200 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 2.000 mm | 3 | 3.100 kg | 9.300 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 2.000 mm | 4 | 3.050 kg | 12.200 kg |
| 100 mm Ständer, verstärkt | 110 × 40 mm | 2.700 mm | 2.000 mm | 5 | 2.550 kg | 12.750 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.000 mm | 2 | 3.950 kg | 7.900 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.000 mm | 3 | 3.950 kg | 11.850 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.000 mm | 4 | 3.950 kg | 15.800 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.000 mm | 5 | 3.950 kg | 19.750 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.250 mm | 2 | 3.950 kg | 7.900 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.250 mm | 3 | 3.950 kg | 11.850 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.250 mm | 4 | 3.900 kg | 15.600 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.250 mm | 5 | 3.900 kg | 19.500 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.500 mm | 2 | 3.950 kg | 7.900 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.500 mm | 3 | 3.950 kg | 11.850 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.500 mm | 4 | 3.900 kg | 15.600 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.500 mm | 5 | 3.800 kg | 19.000 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.750 mm | 2 | 3.950 kg | 7.900 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.750 mm | 3 | 3.900 kg | 11.700 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.750 mm | 4 | 3.900 kg | 15.600 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 1.750 mm | 5 | 3.450 kg | 17.250 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 2.000 mm | 2 | 3.950 kg | 7.900 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 2.000 mm | 3 | 3.900 kg | 11.700 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 2.000 mm | 4 | 3.850 kg | 15.400 kg |
| 100 mm Ständer, verstärkt | 130 × 40 mm | 2.700 mm | 2.000 mm | 5 | 3.100 kg | 15.500 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.000 mm | 2 | 3.250 kg | 6.500 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.000 mm | 3 | 3.250 kg | 9.750 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.000 mm | 4 | 3.250 kg | 13.000 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.000 mm | 5 | 3.250 kg | 16.250 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.250 mm | 2 | 3.250 kg | 6.500 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.250 mm | 3 | 3.250 kg | 9.750 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.250 mm | 4 | 3.250 kg | 13.000 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.250 mm | 5 | 3.250 kg | 16.250 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.500 mm | 2 | 3.250 kg | 6.500 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.500 mm | 3 | 3.250 kg | 9.750 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.500 mm | 4 | 3.250 kg | 13.000 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.500 mm | 5 | 3.250 kg | 16.250 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.750 mm | 2 | 3.250 kg | 6.500 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.750 mm | 3 | 3.250 kg | 9.750 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.750 mm | 4 | 3.250 kg | 13.000 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 1.750 mm | 5 | 3.200 kg | 16.000 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 2.000 mm | 2 | 3.250 kg | 6.500 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 2.000 mm | 3 | 3.250 kg | 9.750 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 2.000 mm | 4 | 3.250 kg | 13.000 kg |
| 100 mm Ständer, verstärkt | 130 × 50 mm | 3.600 mm | 2.000 mm | 5 | 2.950 kg | 14.750 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.000 mm | 2 | 4.750 kg | 9.500 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.000 mm | 3 | 4.750 kg | 14.250 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.000 mm | 4 | 4.550 kg | 18.200 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.000 mm | 5 | 3.800 kg | 19.000 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.250 mm | 2 | 4.750 kg | 9.500 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.250 mm | 3 | 4.750 kg | 14.250 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.250 mm | 4 | 4.400 kg | 17.600 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.250 mm | 5 | 3.750 kg | 18.750 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.500 mm | 2 | 4.750 kg | 9.500 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.500 mm | 3 | 4.750 kg | 14.250 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.500 mm | 4 | 4.300 kg | 17.200 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.500 mm | 5 | 3.650 kg | 18.250 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.750 mm | 2 | 4.750 kg | 9.500 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.750 mm | 3 | 4.750 kg | 14.250 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.750 mm | 4 | 4.150 kg | 16.600 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 1.750 mm | 5 | 3.450 kg | 17.250 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 2.000 mm | 2 | 4.750 kg | 9.500 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 2.000 mm | 3 | 4.750 kg | 14.250 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 2.000 mm | 4 | 3.950 kg | 15.800 kg |
| 100 mm Ständer, verstärkt | 150 × 50 mm | 3.600 mm | 2.000 mm | 5 | 3.250 kg | 16.250 kg |
Wann die Werte nicht mehr gelten
Sobald sich an der Anlage etwas ändert, ändert sich die Traglast mit. Wird eine Ebene tiefer gehängt, wächst die lichte Fachhöhe darunter und der Wert sinkt. Wird eine Ebene ergänzt, verschiebt sich das Verhältnis von Fach- zu Feldlast. Wird eine Reihe verkürzt, greift der Reduktionsfaktor.
Keine Geltung haben die Werte bei Punktlasten, außermittiger Lasteinleitung, unebenem Boden, Erdbebenlasten und bei Vorschäden an Bauteilen. Ein verbogener Ständer ist kein Ständer mehr, egal was in der Tabelle steht. Und Bauteile verschiedener Hersteller dürfen nicht gemischt werden, auch wenn sie sich einhängen lassen.
Nach jeder Änderung gehören die Gefährdungsbeurteilung fortgeschrieben und das Fachlastschild neu ausgestellt. Das verlangt DIN EN 15635, und es ist der Punkt, an dem bei einer Regalprüfung am häufigsten etwas fehlt.
Zugrunde liegende Normen
| DIN EN 15512 | Verstellbare Palettenregale, Grundlagen der statischen Bemessung. In Deutschland gilt der erhöhte Sicherheitsbeiwert nach nationaler A-Abweichung in Anhang I. |
| DIN EN 15620 | Grenzabweichungen, Verformungen und Freiräume. Daraus stammen die Freiraummaße zwischen Palette und Bauteil. |
| DIN EN 15629 | Leitlinien für die Spezifikation von Lagereinrichtungen |
| DIN EN 15635 | Anwendung und Wartung von Lagereinrichtungen, einschließlich Fachlastkennzeichnung |
| DGUV Information 208-061 | Lagereinrichtungen und Ladungsträger |
Passt das zu Ihrem Lager?
Schicken Sie uns Hallenmaße, Palettenart und das eingesetzte Flurförderzeug. Sie bekommen eine Auslegung mit verbindlichen Traglasten statt Tabellenwerten — und ein Angebot, mit dem Sie rechnen können.
Alle Angaben ohne Gewähr. Die dargestellten Werte sind unverbindliche Orientierungswerte und ersetzen keine statische Berechnung. Eine Haftung für Richtigkeit, Vollständigkeit und Aktualität wird nicht übernommen. Verbindlich sind ausschließlich die objektbezogene statische Berechnung, die Angaben des Herstellers und das an der Anlage angebrachte Fachlastschild nach DIN EN 15635.
Die Werte gelten nur unter den genannten Voraussetzungen: gleichmäßig verteilte Last, symmetrische Einlagerung, mindestens zwei Traversenebenen je Feld, mindestens fünf Felder je Reihe. Abweichende Einbausituationen, Punktlasten, außermittige Lasteinleitung, Bodenunebenheiten, Erdbebenlasten sowie Vorschäden an Bauteilen sind nicht berücksichtigt und erfordern eine gesonderte Betrachtung.
Die Palettenanzahl ist ein rechnerischer Wert aus Feldbreite, Palettenmaß und Freiraum. Maßgeblich sind die tatsächlichen Ladungsmaße einschließlich Überstand, die Genauigkeit des eingesetzten Flurförderzeugs und die Einlagerungstoleranzen nach DIN EN 15620. Die Angabe von rund 1.000 kg je Europalette ist ein Erfahrungswert für die Auflage auf zwei Traversen und keine Herstellerzusage.
Nicht alle Traversentypen sind mit allen Ständerprofilen kombinierbar. Bauteile verschiedener Hersteller dürfen nicht gemischt werden. Vor Änderungen an einer bestehenden Anlage — Fachhöhen, Ebenenzahl, Belastung — ist die Gefährdungsbeurteilung fortzuschreiben und die Fachlastkennzeichnung neu auszustellen.
Herstellerbezug: NEDCON. MAVERLO Industriedienstleistungen liefert und montiert NEDCON Palettenregale. Produkt- und Typbezeichnungen sind Kennzeichen des jeweiligen Herstellers.
